MORI SEIKI NT3150 DCG/1000
Principales características/especificaciones:
-Control CNC: MSX-711 y software MAPPS IV
-Eje X1: 685 mm
-Eje Y: 125 mm
-Eje Z1: 1075 + 130*1 mm
Husillo de Herramienta
-Eje X1: 50 m/min
-Eje Y: 30 m/min
-Eje Z1 50 m/min
Husillo 2
-Eje ZS: 30 m/min
-Máximo diámetro torneado: Husillo de herramienta: BT40
-Longitud máximo de torneado: 1057 mm
-Velocidad de husillo de herramienta: 12.000 rpm
-Cambio herramienta-herramienta: 1,25 seg
-Tamaño de platos: 8 min en husillo 1 y husillo 2
-Refrigeración interna a través de husillo
-Extractor de virutas
PRECIO: Consultar
Más información: Contacto

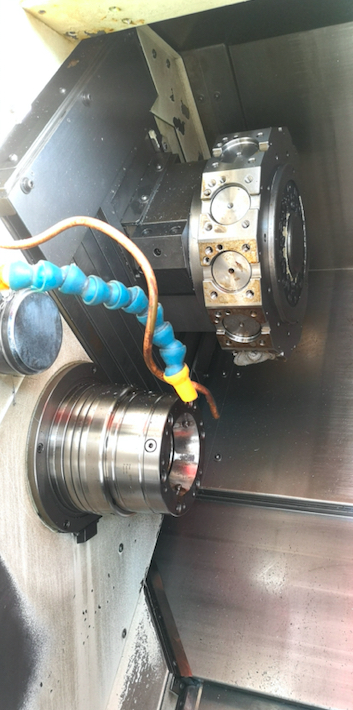

Nakamura VT150MMY
Principales características/especificaciones:
-Control: FANUC 18i-TB
-Pantalla: monitor LCD en color de 10.4 pulgadas
EJES
-Recorrido del eje X1 mm: 157,5
-Recorrido del eje X2 mm: 167,5
-Recorrido del eje Z1 mm: 465
-Recorrido del eje Z2 mm: 465
-Recorrido del eje B mm: 550
-Diámetro de giro máx. mm: 190
-Longitud de torneado máx. mm: 503
HUSILLO PRINCIPAL
-Velocidad del husillo rpm: 5,000
-Husillo de potencia de accionamiento kW: 15
-Grado de división más pequeño del eje C: 0.001
CONTRAHUSILLO
-Velocidad del husillo rpm: 5,000
-Potencia de accionamiento kW: 11
-Grado de división más pequeño del eje C: 0.001
TORRETA SUPERIOR
-Recorrido del eje Y mm: + - 35
-Número de ranuras para herramientas St: 24
-Número de ranuras de herramientas accionadas St: 12
-Sistema de herramientas: dodecagonal
-Estaciones de herramientas motorizadas St: 12
-RPM de herramientas de velocidad: 6,000
-Herramientas de accionamiento motorizado kW: 5.5
TORRETA INFERIOR
-Número de ranuras para herramientas St: 12
-Número de ranuras para herramientas St: 24
-Número de lugares de herramientas accionadas St: 12
-Sistema de herramientas: dodecagonal
-RPM de herramientas de velocidad: 6,000
-Herramientas de accionamiento motorizado kW: 5.5
EQUIPOS
-Husillo principal con portabrocas
-Contrahusillo con mandril de tres mordazas
-2 x bombas Brinkmann TH45 / 390 protección del mandril contra fallas hidráulicas
-Función de rotación del polígono
-Lubricación central
-Transportador de virutas Mayfran MT10
-Refrigerante a través del eje principal y contrahusillo
-Sistema de extracción de piezas tipo A y tipo G
-Varios portaherramientas y herramientas motorizadas
Dimensiones básicas de la máquina
-Longitud mm: 3.615
PRECIO: Consultar
Más información: Contacto

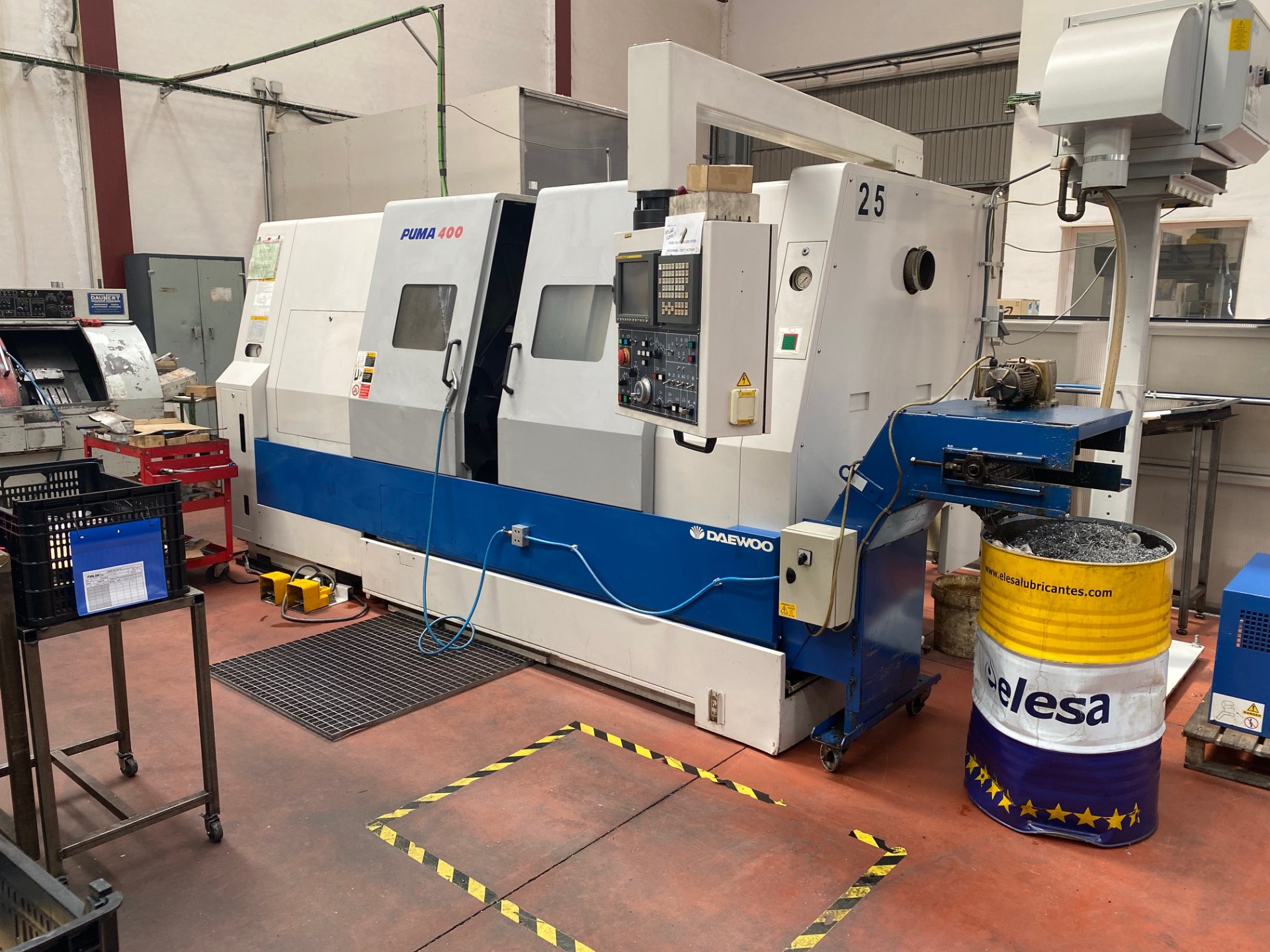

DAEWOO PUMA 400
-Control CNC FANUC 21i-TB
-Balanceo sobre la cama: 770 mm
-Capacidad de barra: 20 mm
-Tamaño del mandril: 380 mm
-Diámetro máximo de corte: 560 mm.
-Longitud máxima de corte: 1105 mm
-X recorrido 362.0 mm
-Recorrido Z 1105.0 mm
-Posiciones de torreta: 12 estaciones
-Avance rápido: XZ: 16 x 20M / Minuto
-Potencia del motor del husillo: 26kw
-Velocidad del husillo: 2000 rpm
-Dimensiones de la máquina: 4216 x 2387 x 2260 mm.
-Peso de la máquina: 9727 kg
PRECIO: Consultar
Más información: Contacto
MORI SEIKI ZT2500 + GANTRY
Principales características/especificaciones:
Año 2000
CNC: Fanuc 18iTB
-número de husillos: 2
- diámetro máximo de barra: 73 [mm]
- Tipo de husillo y subhusillo: A2-8 ′
- Potencia del husillo y subhusillo: 22/15 [kW]
- velocidad del husillo y subhusillo: 40 a 4000 [rpm]
- número de torretas: 2
- número de herramientas por torretas: 12
- número de posiciones motorizadas: 12
- velocidad máxima de las herramientas de torneado: 4000 [rpm]
- herramientas de torneado: 4,7 [kW]
- golpes (x, y, z) torreta 1: 280 x +/- 70 x 960 [mm]
- golpes (x, z) torreta 2: 200 x 960 [mm]
- subhusillo de carrera (b): 965 [mm]
- diámetro máximo de mecanizado: 380 [mm]
- longitud máxima de mecanizado: 350 [mm]
- movimientos rápidos (x, y, z, b): 24, 12, 24, 24 [m / min]
- horas de trabajo: 18.030 [h]
EQUIPO:
- control CNC MORI SEIKI MSG501
- robot de carga PROMOT EPL-10NC (año 2000)
* con 40 posiciones magasin
* máx. diámetro de piezas para robot: 210 [mm]
* máx. altura de piezas para robot: 150 [mm]
* máx. peso de las piezas para robot: 10 [kg]
- transportador de virutas
- Sensor de 2 herramientas
- enfriamiento a alta presión, 20 [bares]
- 2 mandriles 3 mordazas KITAGAWA B210
PRECIO: Consultar
Más información: Contacto

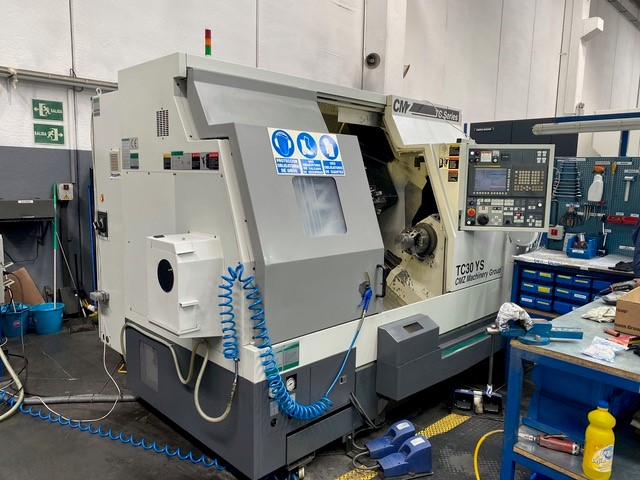

CMZ TC30YS-800
Principales características/especificaciones:
Año 2010. Control CNC: Fanuc 31i
-Ø Máximo giro sobre la cama: 920 mm.
-Ø Máximo giro sobre el carro: 745 mm
-Ø diámetro de torneado máximo: 550 mm
-Distancia entre mandriles: 765,7 mm
-Carrera X: 315 mm
-Carrera Z: 800 mm
-Carrera Y: + 80 mm
-Carrera B: 803 mm
-Avance rápido X: 30 m / min.
-Alimentación rápida Z: 30 m / min.
-Alimentación rápida Y: 15 m / min.
-Alimentación rápida B: 30 m / min.
-Aceleración del eje: 1 g (1g = 9,8 m / seg ')
CABEZAL:
-Velocidad del husillo: 3000 rpm
-Ø diámetro externo del rodamiento: 240 mm
-Ø diámetro interno del rodamiento: 160 mm
-Nariz del husillo: ASA 11 ″ A2
-Ø diámetro interior del husillo: 106 mm.
-Ø Tamaño máximo de barra: 95 mm.
-Ø diámetro del mandril: 315 mm
-Ø diámetro del mandril: 95 mm
-Potencia del husillo: 48/39 kW
-Par de hilatura: 1500 Nm (máx.)

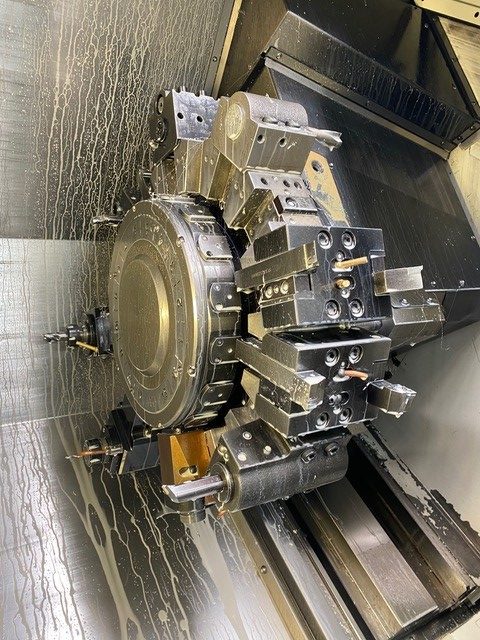

TORRETA:
-Nº de posición de herramienta: 12 (16)
-Sección de herramientas: 25 × 25 (50)
-Tiempo de índice de herramienta: 30º 0,2s-180º 0,5s
-Fuerza de cierre a 45 bar: 8000 kgf
Herramientas accionadas:
-Nº de herramientas accionadas: 12
-Velocidad máxima: 4000
-Potencia: 16 kw
-Par: 75Nm
SUBHUSILLO:
-Velocidad del husillo: 5000 rpm
-Ø diámetro externo del rodamiento: 140 mm
-Ø diámetro interno del rodamiento: 90 mm
-Nariz del husillo: ASA 6 ″ A2
-Ø diámetro del agujero del husillo: 57 mm
-Ø Tamaño máximo de barra: 46 mm.
-Ø diámetro del mandril: 165 mm
-Ø diámetro del mandril: 43 mm
-Potencia del husillo: 14/8 kW
-Par de husillo: 292 / 153Nm
SUMINISTRO DE ENERGÍA ELÉCTRICA:
-Potencia totalmente instalada: 100 KVA
DIMENSIONES:
-Peso: 8200 kg.
-2803 x 2020 x 2236 mm
EQUIPO:
-Capacidad del tanque de refrigerante: 300 litros
-Capacidad del tanque de aceite hidráulico: 10 litros
-Capacidad del tanque de aceite de lubricación: 2 litros
-Voltaje de instalación: 400 V 50 Hz
-Max. temperatura ambiente: 35ºC
PRECIO: Consultar
Más información: Contacto

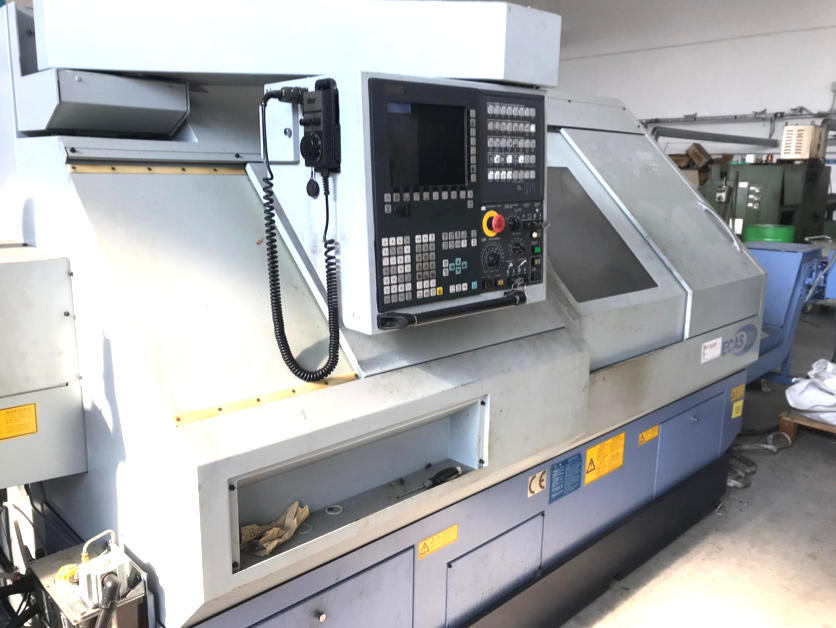

STAR ECAS 32T
-Control: Siemens. Torno horizontal.
-Diámetro de giro principal / secundario husillo mm: 32
-Carrera del cabezal mm: 350
-La herramienta coloca la torreta superior / inferior St: 10 + 10
-Soporte de acero sección transversal mm: 16
HUSILLO PRINCIPAL:
-Velocidad rpm: 7000
-Potencia de accionamiento kW: 7.5
-Grado de división más pequeño del eje C: 0.01
SUB HUSILLO:
-Velocidad rpm: 7000
-Potencia de accionamiento kW: 2.2
-Grado de división más pequeño de Caxis: 0.01
TORRETA SUPERIOR:
-Número de ranuras de aceite St: 10
-Speed drovem tppñs RPM: 5,700
-Herramientas de accionamiento motorizado kW: 1,8
TORRETA INFERIOR:
-Número de ranuras de aceite St: 10
-RPM de herramientas de velocidad: 5,700
-Herramientas de accionamiento motorizado kW: 1,8
-Diapositiva lineal
-Número de posiciones de herramienta St: 8
-Velocidad rpm: 6000
-Potencia de accionamiento kW: 1,3
-Sistema de refrigeración
-Depósito de refrigerante litros: 230
EQUIPO:
-Herramientas motorizadas en ambas torretas y en el tobogán lineal
-Paquete de portaherramientas
-Cargador de barras revista IEMCA 3.000mm
-Lubricación central
-Sub husillo de soplado de aire
-Transportador de piezas
Dimensiones básicas de la máquina / peso
-Longitud mm: 3.175
-Ancho mm: 1.745
-Altura mm: 1,860
-Peso kg: 5,700
PRECIO: Consulta
Más información: Contacto

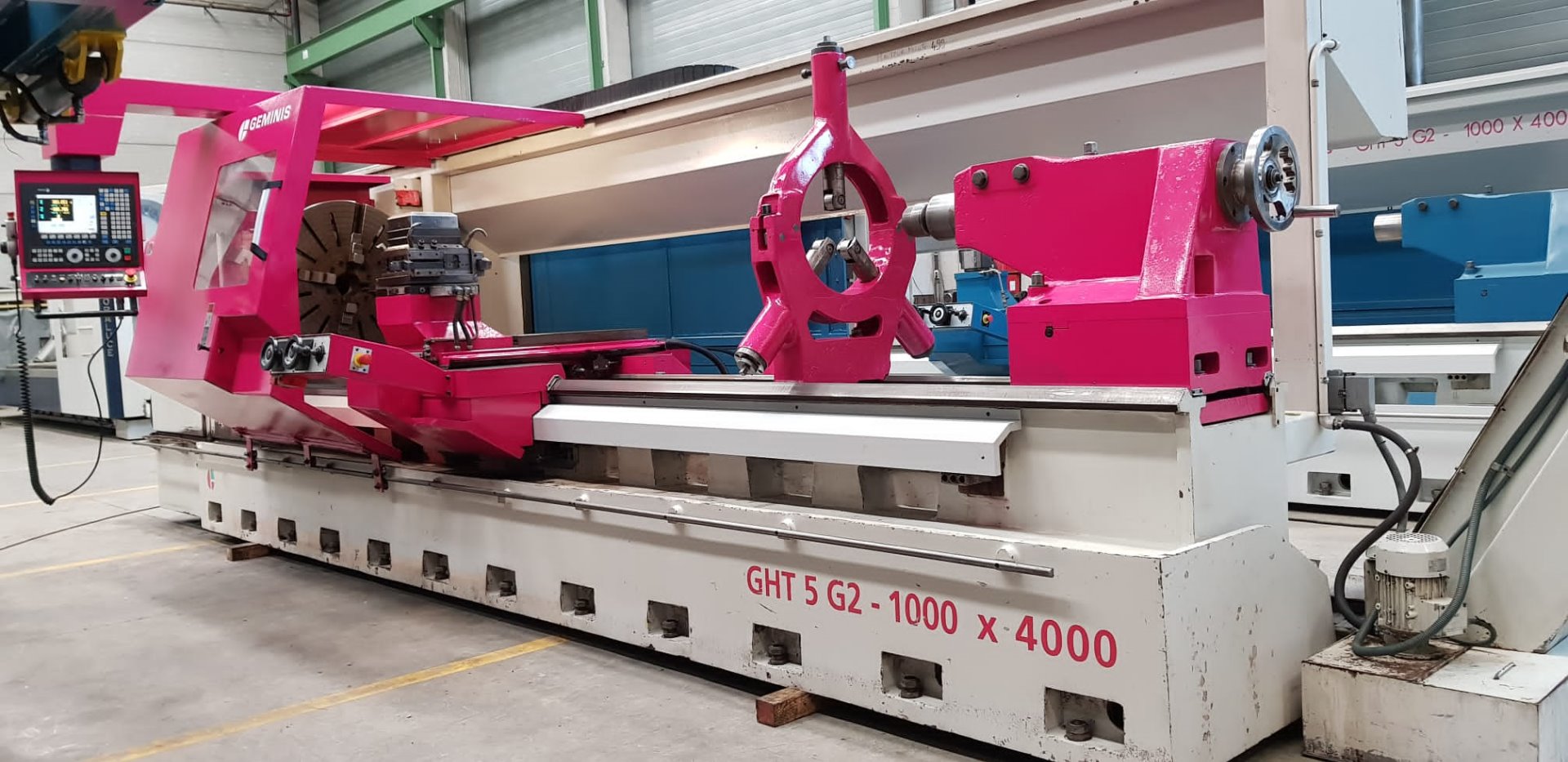

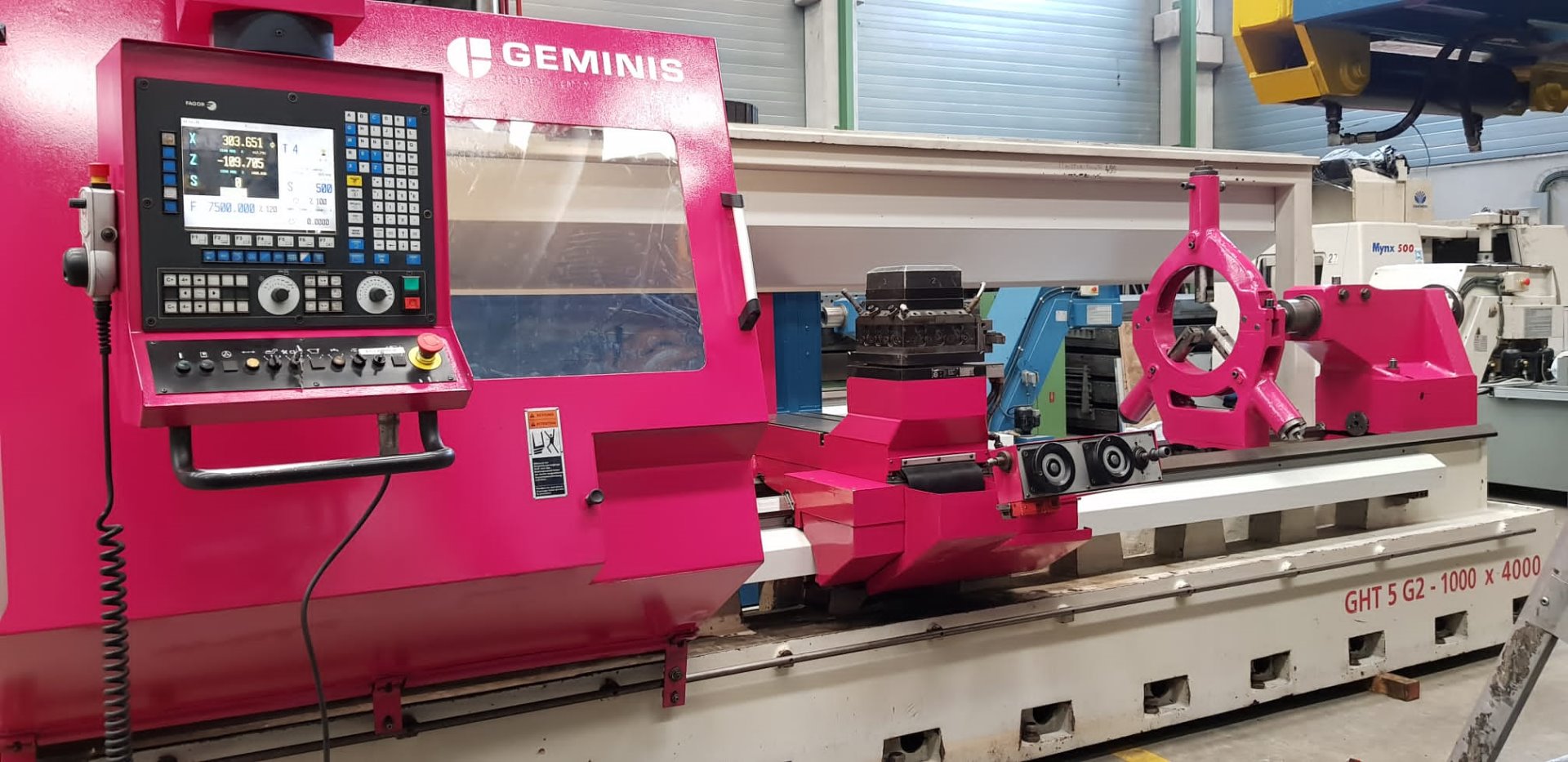

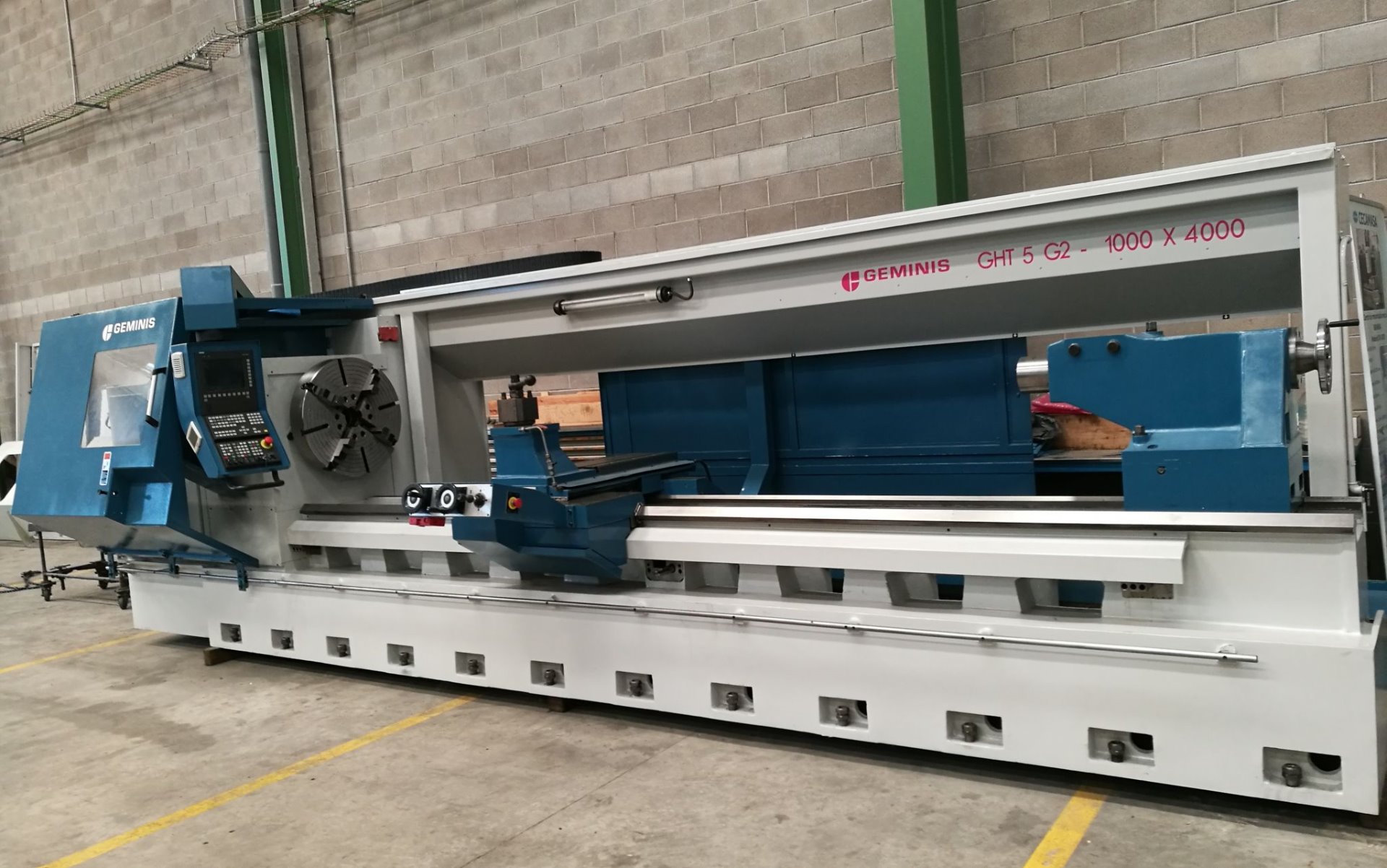

Torno GEMINIS GHT5 G2 1000×4000
Principales características/especificaciones:
Año: 2007
-Distancia entre puntos: 4.000 mm
-Ø sobre bancada: 1.000 mm
-Ø sobre carro transversal: 680 mm
-Ancho bancada: 550 mm
-Ø eje principal: 104 mm
-Ø caña del contrapunto: 140 mm
-Recorrido de la caña: 300 mm
-Gama velocidades: 0-1.600 rpm
-Potencia total: 28 Kw
Equipado con:
-Control: FAGOR 8055
-Plato manual TdG: 4 garras independientes Ø 900 mm
-Soporte de mandrinar: Ø 100 mm
-Torreta automática SAUTER: 4 estaciones Ø 290 mm
-Luneta cerrada: 3 puntos Ø 430 mm
-Instalación de refrigeración: Sí
-Lubricación automática
-Extractor de virutas
-Utillaje variado: Porta-herramientas, puntos, garras, barras, etc
PRECIO: consultar
Más información: Contacto

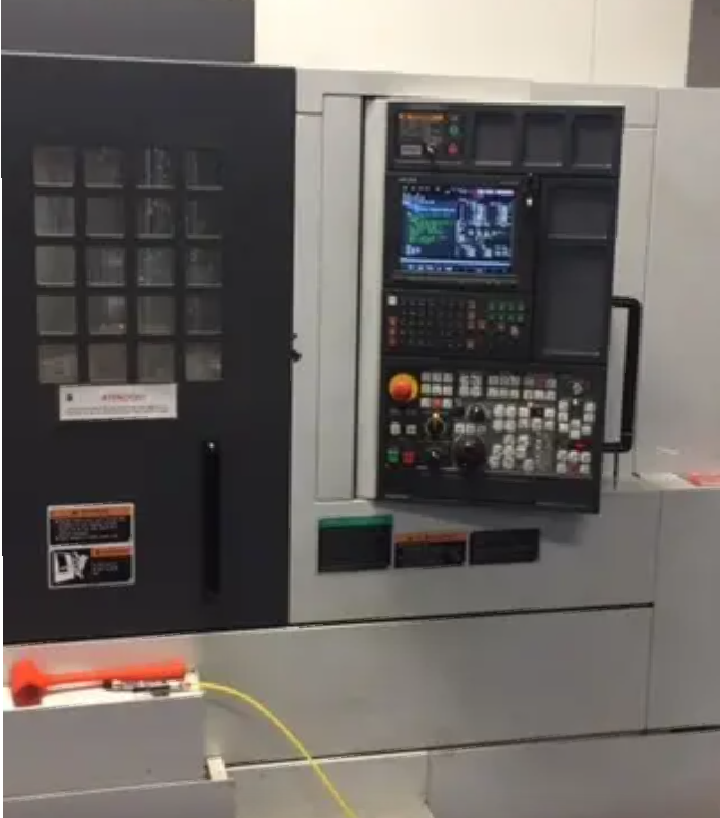

Torno Mori Seiki NL 2000 MC
Principales características/especificaciones:
Año 2006
- Torreta 12 posiciones motorizadas
- 4 ejes, eje C
- Motor: 15 kw
- Cabezal A2-6
- Cabezal a 4000 rpm
- Paso de barra: 65 mm
- Diámetro mecanizable: 360 mm
- Longitud entre puntos: 620 mm
- Brazo de medición Renishaw
PRECIO: 54.000€
Más información: Contacto

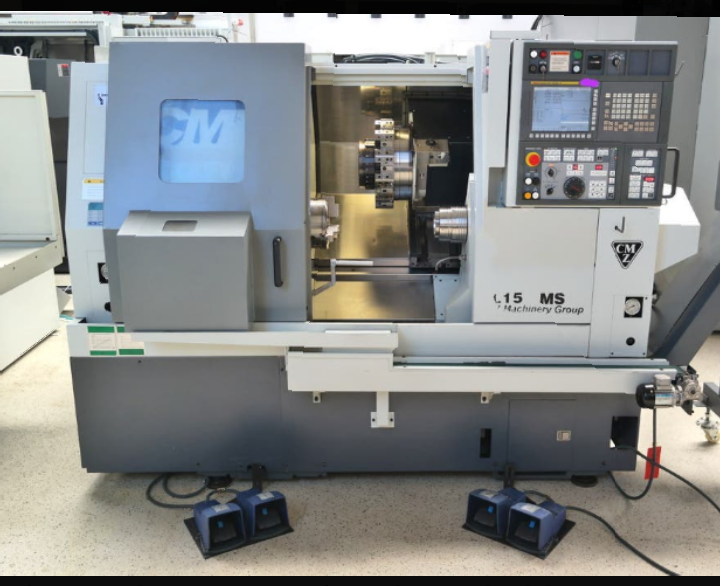

Torno CNC CMZ TL 15 SMC
Principales características/especificaciones:
- Año 2013- 5 ejes, eje C
- Motor de 15kw, subhusillo 11kw
- 1 torreta de 12 posiciones motorizadas
- Plato Kitawa con sistema de cambio rápido
- Extractor de virutas
- CNC Fanuc
- 4000rpm cabezal
- 6000 rpm herramientas motorizadas
- Brazo de medición Renishaw
- Equipamiento de portas completo
PRECIO: consultar
Más información: Contacto

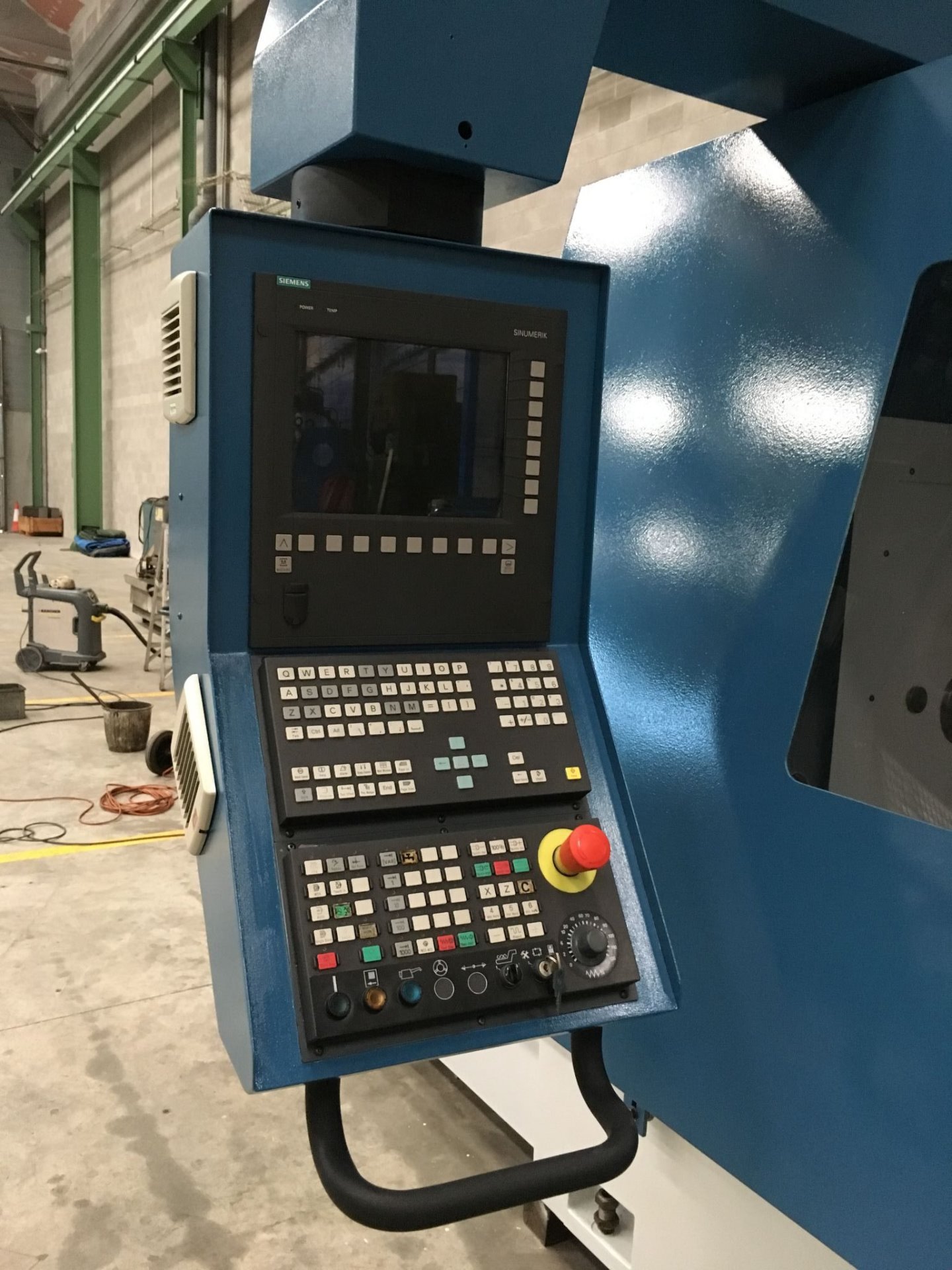

Torno GEMINIS GHT5 G2
Principales características/especificaciones:
- Segunda mano: Año 2009
-Control: SIEMENS 810D
-Plato: TDG diámetro 700 mm 4 garras independientes
-Torreta: Manual de 4 posiciones PARAT RD4
-Distancia entre puntos: 4000 mm
-Diámetro sobre bancada: 1000 mm
-Diámetro máx sobre carro: 680 mm
-Altura de puntos: 500 mm
-Ancho bancada: 550 mm
-Diámetro eje principal: 104 mm
-Gama 1 velocidad del plato: 0-175 rpm
-Gama 2: 0-1400 rpm
-Potencia total: 34,5 Kw
-Diámetro contrapunto: 140 mm
-Peso aproximado máquina: 12000 kgs
-Dimensiones máquina: 6930+1500(extractor)x 2870x 2225 mm
PRECIO: consultar
Más información: Contacto
Torno Gurutzpe
- Año 2002
- Fagor 8055/B
- Herramienta motorizada OMC Capto C6
- Distancia entre puntos 3000mm
- Diámetro husillo 140mm
- Accionamiento principal 28/36kw
- Refrigerante y transportador virutas
Precio: 97.500€
Más información: Contacto

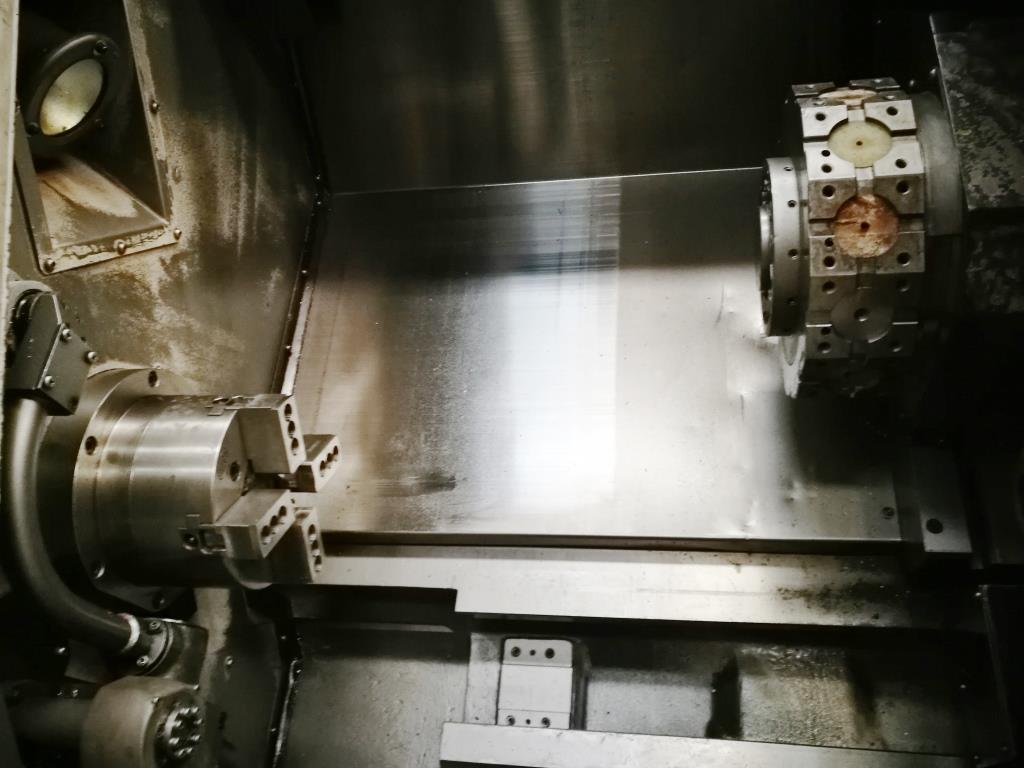

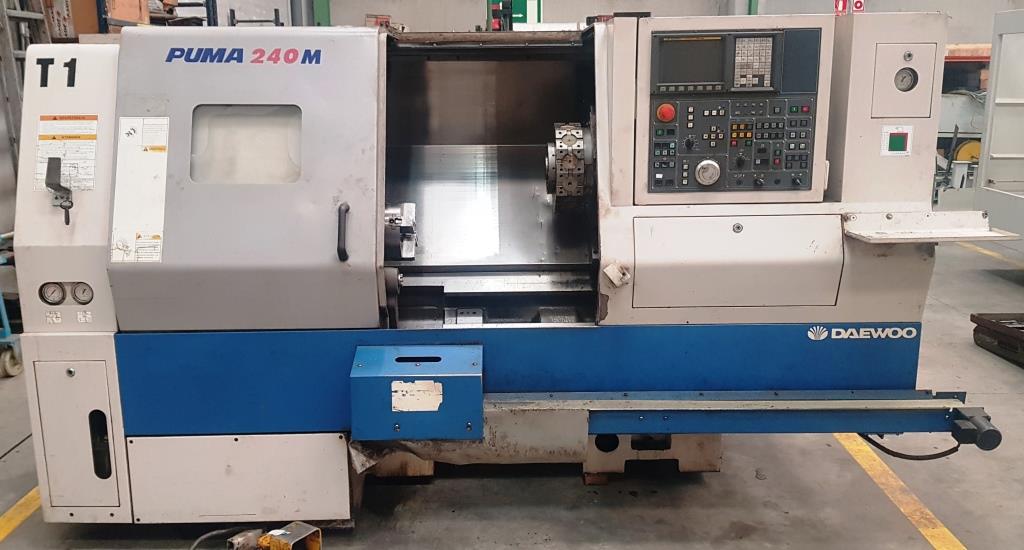

Torno cnc DOOSAN PUMA 240 M
Principales características/especificaciones:
Año 2004
-Longitud máx mecanizable: 513 mm
-Ø sobre bancada: 550 mm
-Ø sobre carro:390 mm
-Ø barra: 65 mm
-Recorrido eje X: 205 mm
-Recorrido eje Z: 580 mm
-Velocidad del husillo: 4.500 rpm
-Nariz del husillo:A2#6
-Ø agujero del husillo: 76 mm
-Ø contrapunto: 75 mmØ contrapunto MT: MT#4
-Recorrido contrapunto: 80 mm
-Movimientos rápidos X,Z:20 m/min
-Potencia husillo principal: 15 kw
-Peso aprox máquina: 4.040 kgs
-Dimensiones máquina: 2.997x1.592x1.740 mm
Equipado con:
-Control: FANUC
-Plato hidráulico HIDRAM: 4 garras - Ø 210 mm -Torreta motorizada: 12 estaciones
-Pre-ajuste de herramientas: Sí
-Porta-herramientas: 4
-Porta-herramientas motorizado giratorio angular: 1
-Porta-herramientas motorizado giratorio frontal: 1
-Contrapunto: Amarre hidráulico
-Extractor de virutas: Sí
-Recogedor de pieza: Sí
PRECIO: consultar
Más información: Contacto
Torno Mori Seiki CL 1500
Principales características/especificaciones:
- Año 2003
- Motor principal 11kw
- Velocidad cabezal 6000rpm
- Torreta de 12 posiciones
- Diámetro mecanizable 330 mm
- Longitud mecanizable 350mm
- Cargador de barras de 3 metros IEMCA con capacidad de barra de 42mm
- Extractor de virutas
- Medidor Renishaw
PRECIO: 24.000€
Más información: Contacto

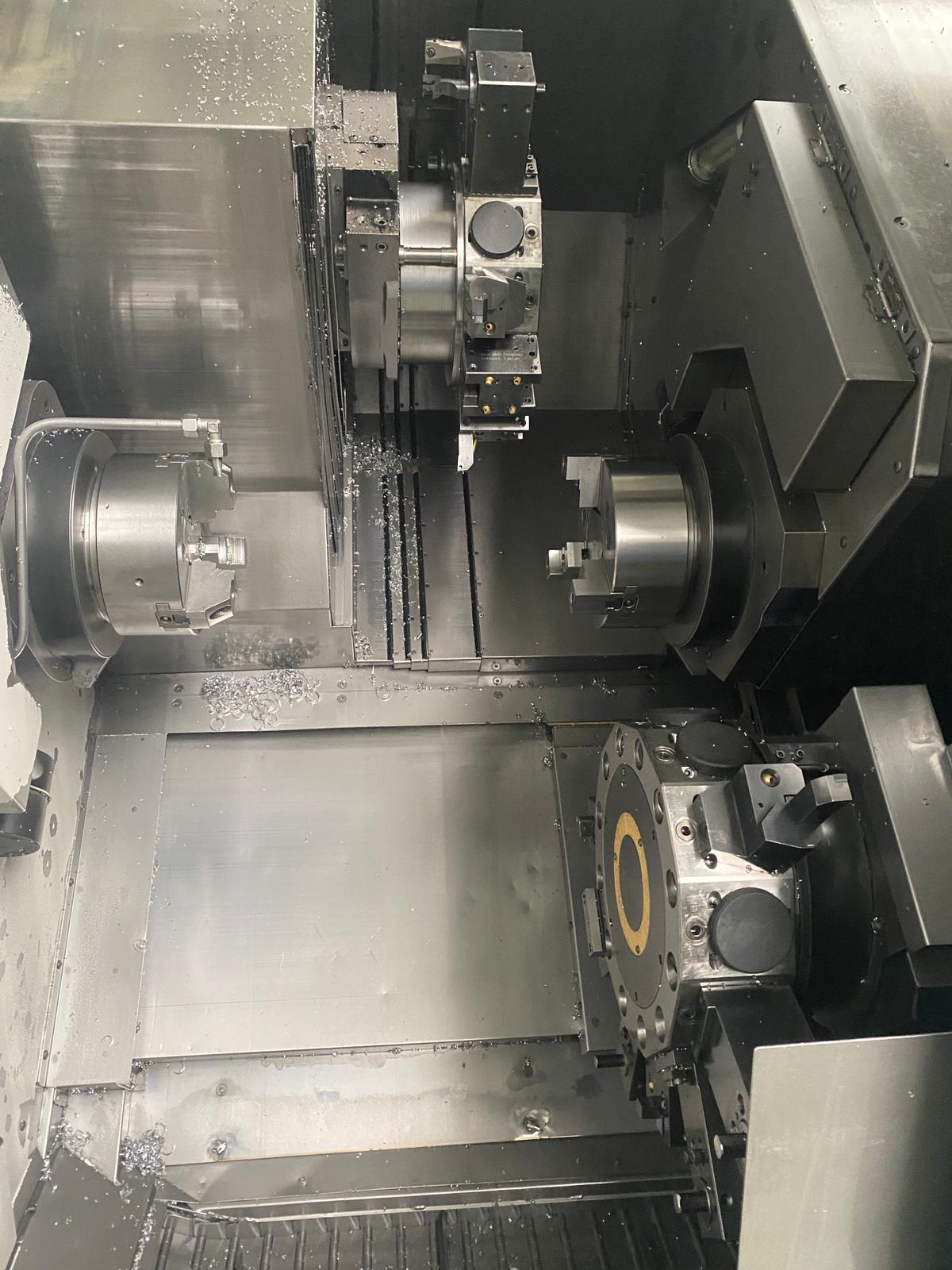

Torno Mori Seiki NL 2000 SY
Principales características/especificaciones:
- Año 2011
- 6 ejes: eje C, eje Y
- Motor de 15kw y 11kw
- 1 torreta de 12 posiciones motorizadas
- 2 cabezales
- 2 platos Kitagawa de 210mm y 170mm
- Extractor de virutas
- CNC Fanuc
- 4000rpm cabezal principal
- Diámetro mecanizable 360mm
- Longitud entre puntos 620mm
- 2 brazos de medición Renishaw
PRECIO: consultar
Más información: Contacto

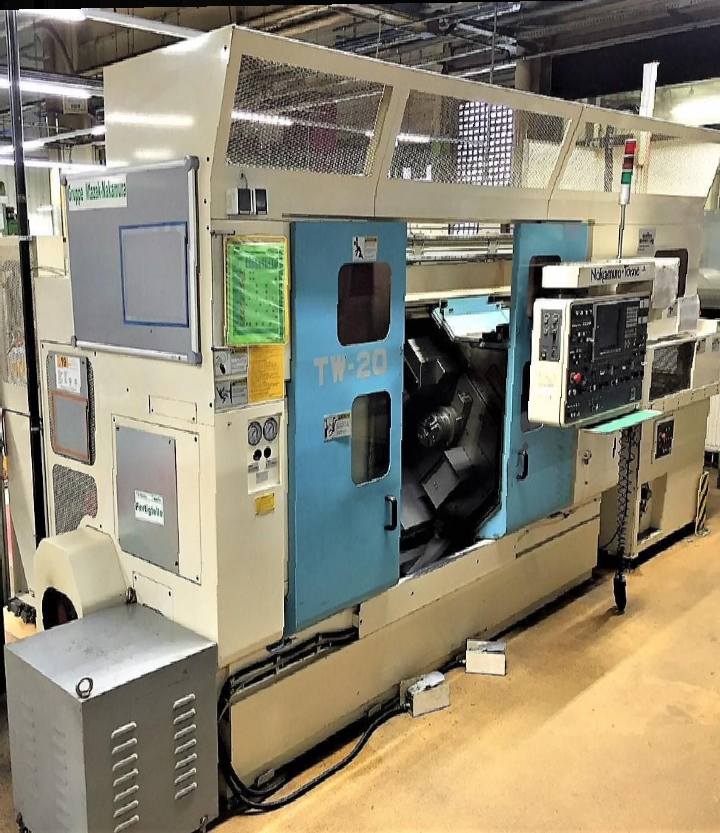

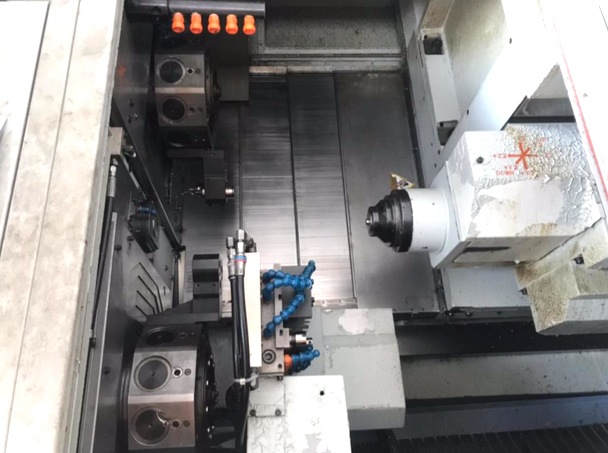

Torno CNC Nakamura TW20
Principales características/especificaciones:
- Año 2001
- 2 husillos
- Cabezales enfrentados
- 2 torretas de 16 posiciones motorizadas
- 2 motores 15kw
- Almacén automatizado de piezas
- Alto arranque 380N/m
- Diámetro mecanizable 360mm
- Longitud entre puntos 1050mm
PRECIO: consultar
Más información: Contacto
Torno CNC PINACHO MUSTANG 225 de 1500
Principales características/especificaciones:
Torno CNC.
CNC Fagor 8050/55.
Distancia entre puntos: 1500mm.
Volteo sobre bancada: 450mm.
Volteo sobre carro: 260mm.
Agujero: 65mm.
2 gamas de velocidades: 0-700rpm y 700-3000rpm.
Potencia del motor principal: 7,5cv.
Potencia del motor eje Z: 12Nm.
Potencia del motor eje X: 4Nm.
Equipado con plato.
CE.
PRECIO: 8.000€
Más información: Contacto

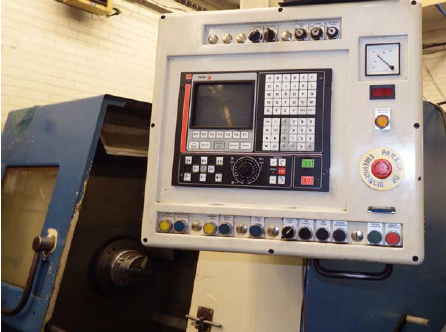

Torno Lealde con CNC TCN-0
Principales características/especificaciones:
-Control numérico FAGOR 8025/8030
-Diámetro máximo de torneado sobre guías long (mm): 400
-Diámetro máximo de torneado sobre guías transv (mm): 280
-Distancia máxima entre puntos (mm): 460mm
-Forma eje principal: ASA 6"
-Diámetro agujero de brocha (mm): 60
-Par de giro máximo permitido (N/m): 3.500
-Recorrido del carro longitudinal (mm): 520 mm
-Recorrido del carro transversal (mm): 185 mm
-Potencia accionamiento cabezal (kw): 10
-Peso de la máquina (kg): 5.500
-Homologación CE
PRECIO: 6.000€
Más información: Contacto
